產品名稱：Y13H-16C蒸汽減壓閥
產品標簽：減壓閥,蒸汽減壓閥
更新時間：2019/5/8 10:56:51
上一個產品： Y14H-16P波紋管式減壓閥
下一個產品：YTG11X-16T帶壓力表銅減壓閥
在線客服：
在線訂購：在線訂購
產品詳情
Y13H蒸汽減壓閥特點和用途產品概述：
Y13H蒸汽減壓閥、Y13H內螺紋蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本產品主要用于蒸汽管路，起減壓穩壓作用。
Y13H內螺紋蒸汽減壓閥性能指標：
公稱壓力（MPa） |
1.6 |
2.5 |
殼體試驗壓力（MPa） |
2.4 |
3.75 |
密封試驗壓力（MPa） |
1.6 |
2.5 |
最高進口壓力（MPa） |
1.6 |
2.5 |
出口壓力范圍（MPa） |
0.1-1.0 |
0.1-1.6 |
壓力特性偏差（MPa） |
GB12246-1989 |
|
流量特性偏差（MPa） |
GB12246-1989 |
|
最小壓差（MPa） |
0.15 |
0.15 |
滲漏量 |
GB12245-1989 |
|
*：殼體試驗不包括膜片、閥蓋。
Y13H內螺紋蒸汽減壓閥主要零件材料：
零件名稱 |
零件材料 |
閥體 閥蓋 底蓋 |
WCB |
閥座 閥盤 |
2Cr13 |
缸套 |
2Cr13/25（鍍硬鉻） |
活塞 |
2Cr13/銅合金 |
活塞環 |
合金鑄鐵 |
導閥座 導閥桿 |
2Cr13 |
膜片 |
1Cr18Ni9Ti |
主閥彈簧 |
50CrVA |
導閥主彈簧 |
50CrVA |
調節彈簧 |
60Si2Mn |
Y13H內螺紋蒸汽減壓閥流量系數（Cv）：
DN |
15 |
20 |
25 |
32 |
40 |
50 |
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |

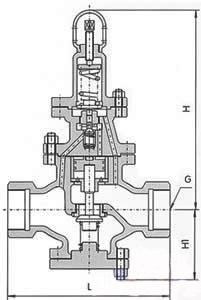

Y13H內螺紋蒸汽減壓閥連接尺寸：
公稱通徑DN |
G |
L |
H |
Hl |
15 |
1/2" |
140 |
295 |
90 |
20 |
3-4" |
140 |
330 |
98 |
25 |
1" |
160 |
330 |
110 |
32 |
1-1/4" |
180 |
330 |
110 |
40 |
1-1/4" |
200 |
345 |
125 |
50 |
2" |
230 |
345 |
125 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
