產品名稱：J44B角式氨用截止閥

產品標簽：截止閥,角式氨用截止閥

更新時間：2019/5/17 15:19:16

上一個產品： J41B氨用截止閥

下一個產品：J44H角式法蘭截止閥

在線客服：

在線訂購：在線訂購

產品詳情

J44B角式氨用截止閥產品概述：

J44B/J42F氨用截止閥的密封面采用巴氏合金、四氟、尼龍等。使用壽命長。是安裝在制冷系統的設備或管路上，用以接通和切斷制冷工質流動的通道，在使用過程中遇到溫差幅度變動環境下能自然達到化學處理性能。

角式氨用截止閥工作原理：

J44B角式氨用截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。截止閥只適用于全開和全關，不允許作調節和節流。

角式氨用截止閥產品特點：

1、中通法蘭為方形結構，閥桿采用間桿連接。

2、閥體密封面部位采用球凸?fàn)睿c閥腳以線吻合密封。

3、密封面采用巴氏合金，密封性能好，使用壽命長。

角式氨用截止閥主要用途：

J44B/J42F角式氨用截止閥使用介質的管路及液化氣管路上作啟閉作用。適用介質：液、氣、氨、氮、氫；適用溫度：-40℃-150℃主要適用于冷凍、制冷、化工、石油、食品、冶煉、液化氣等單位使用。

角式氨用截止閥主要零件材料：

零件名稱	閥體、閥蓋	密封圈	填料	填料壓蓋	閥桿	墊片
J42B-25C	鑄鋼	巴氏合金	聚四氟乙烯	碳鋼	1cr13	聚四氟乙烯
J42B-25P	不銹鋼	巴氏合金	聚四氟乙烯	不銹鋼	SS304	聚四氟乙烯
J42F-25C	鑄鋼	聚四氟乙烯	聚四氟乙烯	碳鋼	1CR13	聚四氟乙烯

角式氨用截止閥性能規范：

公稱壓力	試驗壓力	適用介質	適用溫度（℃）		品牌
PN（MPA）	PS（MPa）	氨氣、液氨、NH3	巴氏合金-40~150℃	四氟-40~120℃	上兆
2.5	3.75	氨氣、液氨、NH3	巴氏合金-40~150℃	四氟-40~120℃	上兆
4.0	6.0	氨氣、液氨、NH3	巴氏合金-40~150℃	四氟-40~120℃	上兆

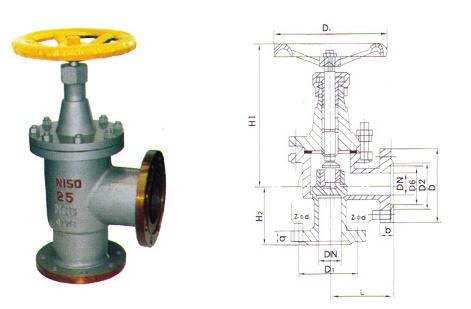

角式氨用截止閥連接尺寸：

公稱通徑 DN（mm）	尺　　寸
公稱通徑 DN（mm）	L	D	D1	D2	D4	b	f	f1	Z-φd	關	開	D3
10	65	90	60	40	35	16	2	4	4-φ14	165	185	110
15	65	95	65	45	40	16	2	4	4-φ14	165	185	110
20	75	105	75	55	51	18	2	4	4-φ14	170	200	120
25	80	115	85	65	58	18	2	4	4-φ14	197	210	120
32	90	135	100	78	66	20	2	4	4-φ18	199	213	140
40	100	145	110	85	76	20	3	4	4-φ18	248	264	160
50	115	160	125	100	88	22	3	4	4-φ18	265	295	180
65	145	180	145	120	110	24	3	4	8-φ18	310	349	220
80	155	195	160	135	121	26	3	4	8-φ18	340	357	240
100	175	230	190	160	150	30	3	4.5	8-φ23	380	413	280
125	200	270	220	188	176	32	3	4.5	8-φ25	430	451	320
150	240	300	250	218	204	32	3	4.5	8-φ25	505	492	360
200	300	360	310	278	260	34	3	4.5	12-φ25	550	806	400
250	325	425	370	335	31	36	3	4.5	12-φ30	730	880	450
300	375	485	430	390	364	40	3	4.5	16-φ30	-	995	550

J44B/J42F角式氨用截止閥安裝與維護

1、安裝：

（1）安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。

（2）在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。

（3) 切斷閥安裝前，應先徹底清洗管道。

（4）安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。

（5）閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。

（6）介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。

2、維護：

（1）清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。

（2）閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。

（3）閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。

（4）閥桿：表面損壞，只能換新。

（5）推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當?shù)男蘩砗笫褂谩?nbsp;

（6）壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。

（7）易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般多2-3年。

（8）閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
