產品名稱：Q947N上裝式電動球閥
產品標簽：球閥,上裝式電動球閥
更新時間：2019/6/2 16:54:40
上一個產品： Q947H電動卸灰球閥
下一個產品：Q11F兩片式高平臺球閥
在線客服：
在線訂購：在線訂購
產品詳情
|
壓力等級 |
公稱壓力(PN) |
磅級(Class) |
||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
||
|
試驗壓力 |
殼體試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
|
密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 |
|
|
適用工況 |
適用介質 |
水、氣體、油品等 |
||||||||
|
適用溫度 |
-29～≤150℃ |
|||||||||
|
適用規范 |
設計制造按 |
GB12237-89 |
API
6D |
JP17S-48 |
||||||
|
法蘭尺寸按 |
JB79-59、GB9113 、HG20592-07 |
ANSI
B16.5 |
JIS
B2212-2214 |
|||||||
|
結構長度按 |
GB12221-89 |
ANSI
B16.10 |
JIS
B2002 |
|||||||
|
檢驗試驗按 |
|
JB/T9092-99 |
API
598 |
|||||||
|
公稱通徑D（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數Cv |
32 |
43 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |
|
|
公稱壓力PN（MPa） |
1.6、2.5、4.0、6.4 |
||||||||||||
|
流量特性 |
近似等百分比（參見典型曲線圖）、直線性、快開特性 |
||||||||||||
|
閥板轉角（度） |
0°～90° |
||||||||||||
|
允許泄漏量等級 |
軟密封：零泄露 硬密封：≤10--5額定流量系數 |
||||||||||||
|
執行器型號 |
HL、3810R、PSQ HQ或QB型 |
||||||||||||
|
作用形式 |
開關型、智能調節型、（隔爆型） |
||||||||||||
|
電源電壓 |
AC220V 50Hz或AC380V 50Hz |
||||||||||||
|
調節型 |
輸入信號 |
0～10mA、4～10mA 、1-5VDC |
|||||||||||
|
輸入信號 |
0～10mA、4～10mA 、1-5VDC |
||||||||||||
|
基本誤差 |
≤±1.5% |
||||||||||||
|
回差 |
≤1.5% |
||||||||||||
|
死區 |
≤0.3% |
||||||||||||
|
可調節比 |
250:1 |
300:1 |
|||||||||||
|
開關型 |
電源電壓 |
AC220V/AC380V/AC110V |
|||||||||||
|
反饋信號 |
有源觸點信號、無源觸點信號（可選） |
||||||||||||
允許壓差(MPa)
|
公稱通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
供氣0.5MPa |
5.9 |
5.4 |
4.8 |
4.5 |
4.3 |
3.6 |
2.8 |
2.0 |
1.4 |
1.3 |
1.1 |
0.8 |

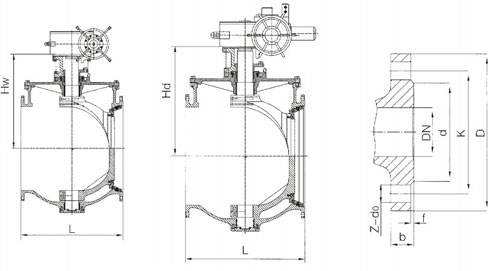

Q947N上裝式電動球閥主要連接尺寸
Class150
Size |
G |
L |
H1 |
H2 |
W |
Weight |
in |
mm |
mm |
mm |
mm |
mm |
kg |
2 |
51 |
292 |
170 |
76 |
285 |
46 |
3 |
76 |
356 |
21 |
95 |
285 |
83 |
4 |
102 |
432 |
250 |
115 |
400 |
156 |
6 |
152 |
559 |
265 |
140 |
*400 |
256 |
8 |
203 |
660 |
355 |
172 |
*400 |
453 |
10 |
254 |
787 |
385 |
203 |
*600 |
622 |
12 |
305 |
838 |
400 |
242 |
*600 |
747 |
14 |
337 |
889 |
450 |
267 |
*600 |
959 |
16 |
387 |
991 |
510 |
299 |
*600 |
1220 |
18 |
438 |
1092 |
565 |
318 |
*600 |
1640 |
20 |
489 |
1194 |
620 |
349 |
*600 |
2118 |
24 |
591 |
1397 |
680 |
407 |
*700 |
2950 |
Class300
|
Size |
G |
L |
H1 |
H2 |
W |
Weight |
|
mm |
mm |
mm |
mm |
mm |
mm |
kg |
|
2 |
51 |
292 |
170 |
83 |
285 |
49 |
|
3 |
76 |
356 |
21 |
105 |
285 |
87 |
|
4 |
102 |
432 |
250 |
127 |
400 |
164 |
|
6 |
152 |
559 |
265 |
159 |
*400 |
272 |
|
8 |
203 |
660 |
355 |
191 |
*500 |
479 |
|
10 |
254 |
787 |
385 |
777 |
*600 |
657 |
|
12 |
305 |
838 |
400 |
261 |
*600 |
783 |
|
14 |
337 |
889 |
450 |
292 |
*600 |
1007 |
|
16 |
387 |
991 |
510 |
324 |
*600 |
1281 |
|
18 |
438 |
1092 |
565 |
256 |
*700 |
1722 |
|
20 |
489 |
1194 |
620 |
388 |
*700 |
9994 |
|
24 |
591 |
1397 |
680 |
457 |
*760 |
3100 |
 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
