CH執行機構技術參數

閥體參數

電源

AC200/220V，50/60Hz

公稱通徑

DN10～300mm

輸出力矩

50N·M～2000N·M

公稱壓力

PN1.6 2.5 4.0 6.4 31.5MPa(定制)

動作范圍

0～90° 0～360°

泄漏量

軟密封:零泄漏

硬密封:≤額定流量的10^-5

動作時間

15秒/30秒/60秒

執行機構

可另配PSQ、HQ、UNIC、361RS
等電子式電動執行機構

保護裝置

過熱保護

流量特性

快開特性

環境溫度

-30°～60°

可調范圍

DN10-80

DN100-300

250:1

350:1

手動操作

同附帶手柄操作

基本誤差

±1%

限位

電氣、機械二重限位

死區

≤1%

防護等級

相當于IP-65

回差

≤1%

位置測量

可選裝開關或電位計

適用溫度

密封面

驅動電機

8W/E

PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

進線接口

PE1/2〞進線線鎖

試驗壓力
（Mpa）

公稱壓力（Mpa）

壓力級（class）

JIS(Mpa)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

強度試驗

2.4

3.8

6.0

9.6

15.0

3.1

7.8

15.3

2.4

3.8

密封試驗

1.8

2.8

4.4

7.0

11.0

2.2

5.6

11.2

1.5

2.8

氣密試驗

0.5～0.7

零件名稱

材 料

閥體

WCB

ZG1Cr18Ni9Ti

CF8
(304)

CF3
(304L)

ZG1Cr18Ni12Mo2Ti

CF8M(316)

CF3M
(316L)

球體、閥桿

2Cr13

1Cr18Ni9Ti

0Cr19Ni9
(304)

00Cr19Ni11
(304L)

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2
(316)

00Cr17Ni12Mo2
(316L)

密封圈

聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨

適用介質

水、氣體、蒸汽、油品等

硝酸等腐蝕性介質

強氧化性介質

醋酸等腐蝕介質

尿素等腐蝕性介質

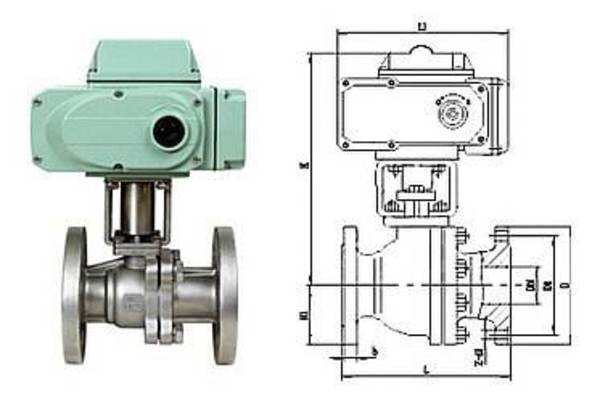

公稱壓力DN

L

D

H

L1

D1

b

Z-d1

H1

壓力

1.6/2.5/4.0

1.6/2.5/4.0

1.6/2.5/4.0

1.6/2.5/4.0

1.6/2.5/4.0

15

130/130/140

95

275

157

65

14/16/16

4-14

48

20

140/140/150

105

280

157

75

14/16/16

4-14

53

25

150/150/165

115

287

157

85

14/16/16

4-14

58

32

165/165/180

135

354

208

100

16/16/18

4-18

68

40

180/180/200

145

312

208

110

16/16/18

4-18

73

50

200/200/220

160

325

208

125

16/20/20

4-18

80

65

220/220/250

180

335

256

145

18/22/22

4-18/8-18/8-18

90

80

250/250/280

195

365

256

160

20/22/22

8-18

98

100

280/280/320

215/230/230

400

256

180/190/190

20/24/24

8-18/8-23/8-23

120

125

320/320/360

245/270/270

420

256

210/220/220

24/28/30

8-23/8-25/8-25

140

150

360/360/400

280/300/300

440

256

240/250/250

24/28/30

8-23/8-25/8-25

167

200

400/400/550

335/360/375

470

256

295/310/320

26/34/38

12-23/12-25/12-30

210

250

630 750

405 470

545

380

300

750 870

460 530

580

380
