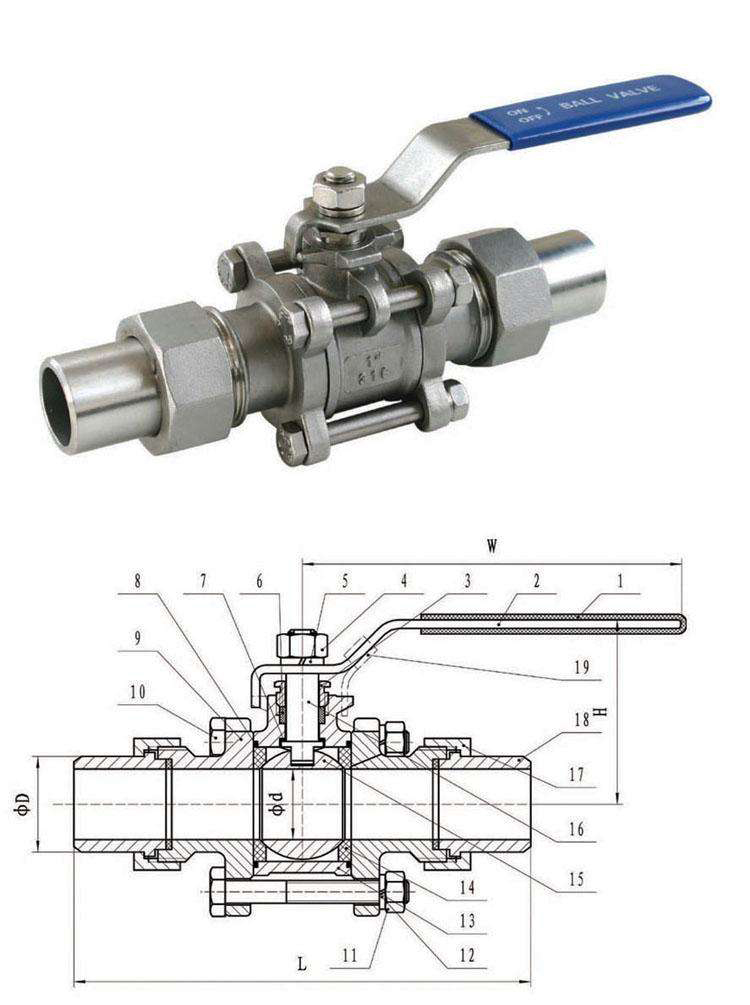

產品名稱：Q61F三片式活接對焊球閥
產品標簽：球閥，三片式活接對焊球閥
更新時間：2019/6/7 17:26:58
上一個產品： Q61F三片式承插焊球閥
下一個產品：Q61Y焊接式高壓硬密封球閥
在線客服：
在線訂購：在線訂購
產品詳情
Q61F三片式活接對焊球閥產品概述：
三片式活接對焊球閥屬于手動類球閥。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
Q61F三片式活接對焊球閥性能參數
公稱壓力 |
1.6-6.4MPa |
適用穩定范圍 |
-20～232℃～350℃ |
適用介質 |
水、油、氣及某些腐蝕性液體 |
對焊標準(BW) |
GB12224.ANSIB16.25 |
零件名稱 |
材質 |
閥體 |
不銹鋼CF8M |
密封圈 |
聚四氟乙烯PTFE |
閥蓋 |
不銹鋼CF8/CF8M |
球體 |
不銹鋼CF8 |
閥桿 |
不銹鋼SS316 |
螺母 |
不銹鋼CF8 |
墊圈 |
聚四氟乙烯PTFE |
手柄套 |
塑料 |
手柄 |
不銹鋼SS304 |
壓緊螺母 |
不銹鋼SS304 |
彈簧墊圈 |
不銹鋼SS304 |
鎖片 |
不銹鋼SS304 |
螺栓 |
不銹鋼SS304 |
套管 |
不銹鋼CF8 |
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
2-1/2" |
2" |
d |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50.8 |
D |
17 |
17 |
21 |
26 |
31 |
38 |
46 |
60 |
L |
150 |
150 |
180 |
195 |
210 |
225 |
260 |
300 |
H |
48 |
48 |
54 |
57 |
72 |
79 |
81 |
97 |
E |
120 |
120 |
120 |
130 |
154 |
154 |
185 |
185 |
 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
