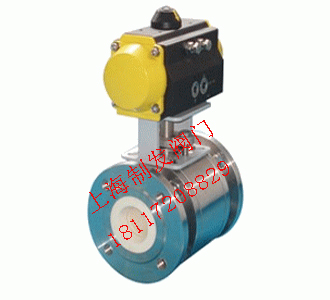

產品名稱：Q641TC-16P不銹鋼氣動陶瓷球閥
產品標簽：陶瓷閥,不銹鋼氣動陶瓷球閥
更新時間：2019/5/6 11:35:14
上一個產品： PQ340TC-16C陶瓷偏心半球閥
下一個產品：Q641TC-16C氣動耐磨陶瓷球閥
在線客服：
在線訂購：在線訂購
產品詳情
不銹鋼氣動陶瓷球閥結構特點：
不銹鋼氣動陶瓷球閥球體采用先進研磨設備及工藝制造，球圓度精度高、表面質量好、與閥座對研后，利用結構陶瓷的自滑潤性，具有很好的密封性能。徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。閥座、球體具有良好的耐磨性、使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。本閥為三片式結構,可按照GB、JIS、API等標準數(shù)據(jù)制造。
不銹鋼氣動陶瓷球閥應用規(guī)范：
設計與制造 |
GB/T 12224 |
|
連接端尺寸 |
結構長度 |
GB/T 12221 |
法蘭尺寸 |
GB/T 9113.1 |
|
檢驗與試驗 |
GB/T 9092 |
|
材料 |
碳鋼 |
GB/T 12229 |
不銹鋼 |
GB/T 12230 |
|
標志 |
GB/T 12220 |
|
供貨 |
GB/T 12252 |
|
不銹鋼氣動陶瓷球閥外形結構圖：
不銹鋼氣動陶瓷球閥連接尺寸：
DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
C |
H |
n-d |
15 |
1.6 |
130 |
95 |
65 |
45 |
14 |
180 |
4-Φ14 |
20 |
140 |
105 |
75 |
55 |
16 |
190 |
4-Φ14 |
|
25 |
150 |
115 |
85 |
65 |
16 |
220 |
4-Φ14 |
|
32 |
165 |
135 |
100 |
75 |
18 |
235 |
4-Φ18 |
|
40 |
180 |
145 |
110 |
85 |
18 |
255 |
4-Φ18 |
|
50 |
203 |
160 |
125 |
100 |
20 |
270 |
4-Φ18 |
|
65 |
220 |
180 |
145 |
120 |
20 |
310 |
4-Φ18 |
|
80 |
250 |
195 |
160 |
135 |
20 |
370 |
8-Φ18 |
|
100 |
280 |
215 |
180 |
155 |
22 |
430 |
8-Φ18 |
|
125 |
320 |
245 |
210 |
185 |
22 |
510 |
8-Φ18 |
|
150 |
394 |
280 |
240 |
210 |
24 |
590 |
8-Φ23 |
|
200 |
457 |
335 |
295 |
265 |
24 |
750 |
8-Φ23 |
|
250 |
533 |
405 |
355 |
320 |
26 |
850 |
12-Φ23 |
|
300 |
610 |
460 |
410 |
375 |
30 |
920 |
12-Φ23 |
