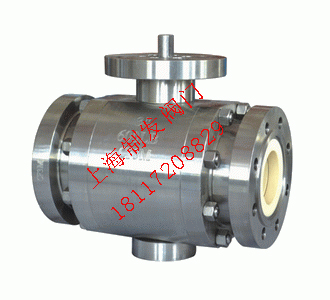

產品名稱：Q341TC-16P美標高壓陶瓷球閥
產品標簽：陶瓷閥,美標高壓陶瓷球閥
更新時間：2019/5/6 11:43:20
上一個產品： Q641TC-16C氣動耐磨陶瓷球閥
下一個產品：QS641TC-16C氣動帶手動陶瓷球閥
在線客服：
在線訂購：在線訂購
產品詳情
美標高壓陶瓷球閥應用規范：
設計與制造 |
GB/T 12237 |
B16.34 |
|
連接端尺寸 |
結構長度 |
GB/T 12221 |
ANSI B16.10 |
法蘭尺寸 |
GB/T 19113 |
ANSI B16.5 |
|
檢驗與試驗 |
GB/T 13927 |
API 598 |
|
材料 |
碳鋼 |
GB/T 12229 |
|
不銹鋼 |
GB/T 12230 |
||
標志 |
GB/T 12220 |
||
供貨 |
GB/T 12252 |
||
美標高壓陶瓷球閥零件材料：
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
1 |
閥體 |
Ss304 A105N |
7 |
中套 |
結構陶瓷 |
2 |
中閥體 |
Ss304 A105N |
8 |
閥桿 |
SS 2Cr13 |
3 |
法蘭座 |
結構陶瓷 |
9 |
填料 |
石墨 |
4 |
閥座 |
結構陶瓷 |
10 |
填料壓蓋 |
Ss304 WCB |
5 |
球體 |
結構陶瓷 |
11 |
支架 |
Ss304 Q235 |
6 |
密封圈 |
硅膠/氟膠 |
12 |
蝸輪裝置 |
|
美標高壓陶瓷球閥連接尺寸：
型號 |
規格 |
H |
L |
D |
D1 |
D2 |
b |
|
DN |
NPS |
|||||||
Q41TC-600C/P/R |
40 |
1 1/ 2" |
175 |
241 |
156 |
90 |
23 |
4-22 |
Q41TC-600C/P/R |
50 |
2" |
190 |
292 |
165 |
108 |
26 |
8-19 |
Q41TC-600C/P/R |
65 |
2 1/ 2" |
220 |
330 |
190 |
127 |
29 |
8-22 |
Q41TC-600C/P/R |
80 |
3" |
255 |
356 |
210 |
146 |
32 |
8-22 |
Q41TC-600C/P/R |
100 |
4" |
255 |
432 |
273 |
175 |
38 |
8-25 |
Q41TC-600C/P/R |
125 |
5" |
260 |
508 |
330 |
210 |
45 |
8-29 |
Q41TC-600C/P/R |
150 |
6" |
310 |
559 |
356 |
241 |
48 |
12-29 |
Q41TC-600C/P/R |
200 |
8" |
265 |
660 |
419 |
302 |
56 |
12-32 |
