Z41H鍛鋼閘閥產品概述：

鍛鋼法蘭閘閥由閥體、閥蓋、閘板、手輪等重要部件組成。閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不適合作調節和節流。閘板有兩個密封面，最常用的楔式閘板閥的兩個密封面形成楔形，楔形角隨閥門參數而異，通常為5°。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動，也就是將操作轉矩變為操作推力。有的閥門，閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。

鍛鋼法蘭閘閥主要零件的材料說明

閥體

WCB

WC1

WC6

WC9

ZGCr5Mo

CF8

CF8M ZGCr18Ni9Ti

CF3

CF3M

閥蓋

WCB

12Cr1MoV WC1

12Cr1MoV WC6

12Cr1MoV WC9

12Cr1MoV ZGCr5Mo

304 CF8

316 CF8M

CF3

CF3M

支架

WCB

WCB

WCB

WCB

WCB

CF8

CF8M

CF3

CF3M

閘板

WCB

WC1

WC6

WC9

ZGCr5Mo

CF8

CF8M

CF3

CF3M

閥桿

2Cr13

25Cr2MoV

閥座

25

304

304

304

304

304

304

304

304

密封環

包覆墊、增強柔性石墨

填料

增強柔性石墨

閥桿螺母

ZCuA110Fe3

法蘭標準符合API 602，MSS-SP-118（可采用標準）和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-Sp-25。采用以下結構

全徑或縮徑

結構長度按ANSI B16.10

法蘭尺寸按ANSI B16.5

壓力自緊式閥蓋

明桿支架型（OS&Y）

自定心壓板壓套式

整體上密封座

整體閥體法蘭

對焊接端符合ASME B16.25

RTJ閥體閥蓋連接形式

螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋

150Lb-600Lb標準材質明細表

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	閥座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閘板	A182 F430	A182 F304	A182 F304(L)	A182 F316(L)
4	閥桿	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
5	墊片	316夾柔性石墨		316夾PTFE
6	閥蓋	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	閥蓋螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	圓柱銷	A276 420		A276 304
9	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	A105		A182 F304
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	A276 420
14	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	銘牌	SS
16	手輪	A197
17	潤滑墊片	A273 431
18	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。

CS=碳鋼；AS=合金鋼；SS=不銹鋼；

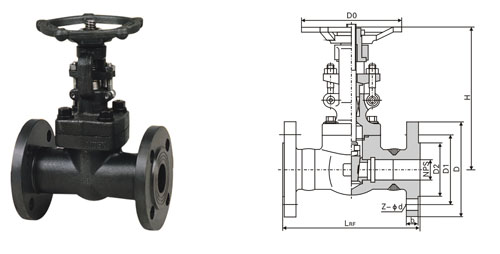

鍛鋼法蘭閘閥尺寸（mm)和重量（Kg）

NPS			1/2	3/4	1	11/4	11/2	2
L(RF) L1(BW)	150Lb		108	117	127	140	165	203
	300Lb		145	152	165	178	190	216
	600Lb		165	190	216	229	241	292
H（開）	150,300Lb		158	169	197	236	246	283
	600Lb		169	197	236	246	283	320
W			100	100	125	160	160	180
重量	150	RTJ	4.5	5.2	8.2	11.5	12.5	20.3
		BW	2.8	3.3	5.4	7.1	8.2	12.5
	300	RTJ	4.8	6.2	9.3	14	15.5	23.4
		BW	3.5	4.4	6.8	8.1	9.2	15.4
	600	RTJ	5.9	7.4	10.4	16.2	17.5	18.3
		BW	4.5	5.1	8.2	10.5	12.4	20.1

900Lb-1500Lb標準材質明細表

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	閥座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閘板	A182 F430	A182 F304	A182 F304(L)	A182 F316(L)
4	閥桿	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
5	墊片	316夾柔性石墨		316夾PTFE
6	閥蓋	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	閥蓋螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	圓柱銷	A276 420		A276 304
9	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	A105		A182 F304
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	A276 420
14	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	銘牌	SS
16	手輪	A197
17	潤滑墊片	A273 431
18	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。

CS=碳鋼；AS=合金鋼；SS=不銹鋼；

鍛鋼法蘭閘閥尺寸（mm)和重量（Kg）

NPS		1/2	3/4	1	11/4	11/2	2
L(RTJ)	900-1500Lb	216	229	254	279	305	371
L1(BW)	900-1500Lb	216	229	254	279	305	368
H（開）		197	197	236	246	283	330
W		125	125	160	160	180	200
重量	RTJ	7.2	11.5	15.6	16.2	22.6	32.8
	BW	5.2	9.3	12.4	13.8	18.9

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
