產品名稱：H76H/W/Y對夾蝶形止回閥
產品標簽：止回閥,對夾蝶形止回閥
更新時間：2019/5/22 11:42:01
上一個產品： CVWR對夾式靜音止回閥
下一個產品：H61H/H61Y高溫高壓電站止回閥
在線客服：
在線訂購：在線訂購
產品詳情
H76H對夾蝶形止回閥產品概述：
H76H、H76Y、H76W、H76X、H76F 型對夾蝶形止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。
H76H/W/Y對夾蝶形止回閥產品特點
1、體積小，重量輕，結構緊湊、維修方便
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
3、因速閉作用，可防止介質倒流
4、閥體結構長度尺寸小，剛性好
5、安全方便，可用于水平垂直兩個方向安裝
H76H/W/Y對夾蝶形止回閥執行標準
1、法蘭連接尺寸：GB/T1724.1-98
2、結構長度：GB/T12221-1989，ISO5752-82
H76H/W/Y對夾蝶形止回閥性能參數
型號 |
工作壓力（MPa） |
適用溫度（℃） |
適用介質 |
閥體材料 |
H76H-10C～40 |
1.0～4.0 |
－29～425 |
水、蒸汽、油品 |
碳鋼 |
H76W-10P～25 |
1.0～2.5 |
≤150 |
硝酸類 |
不銹鋼 |
H76Y-40P |
4 |
≤150 |
硝酸類 |
不銹鋼 |

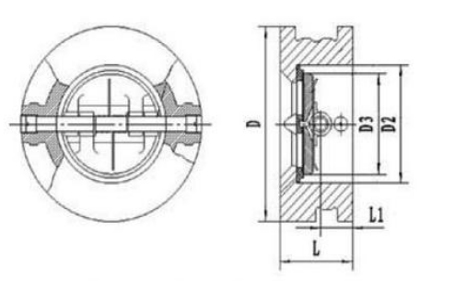

H76H/W/Y對夾蝶形止回閥主要外形尺寸
公稱通徑DN (mm) |
尺寸 (mm) |
|||
L |
H |
B1 |
B2 |
|
200 |
230 |
550 |
540 |
600 |
250 |
250 |
630 |
600 |
700 |
300 |
270 |
690 |
650 |
740 |
350 |
290 |
780 |
710 |
800 |
400 |
310 |
860 |
770 |
870 |
450 |
330 |
910 |
830 |
920 |
500 |
350 |
980 |
900 |
1000 |
公稱通徑DN (mm) |
尺寸 (mm) |
|||
L |
H |
B1 |
B2 |
|
600 |
390 |
1070 |
1090 |
1250 |
700 |
430 |
1220 |
1200 |
1360 |
800 |
470 |
1320 |
1320 |
1480 |
900 |
510 |
1430 |
1420 |
1580 |
1000 |
550 |
1550 |
1550 |
1700 |
1200 |
630 |
1800 |
1780 |
1950 |
1400 |
710 |
1980 |
2000 |
2175 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
