產品名稱：CVKR靜音式止回閥
產品標簽：止回閥，靜音式止回閥
更新時間：2019/5/25 17:10:37
上一個產品： HDW41X多功能無聲止回閥
下一個產品：ZHYH46H/W微阻緩閉蝶式止回閥
在線客服：
在線訂購：在線訂購
產品詳情
公稱通徑 |
DN300-600mm |
公稱壓力 |
1.0/1.6/2.5MPa |
工作溫度 |
0℃-80℃ |
密封試驗 |
1.1倍公稱壓力 |
殼體試驗 |
1.5倍公稱壓力 |

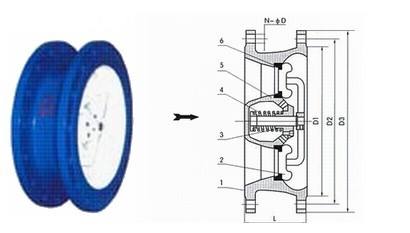

CVKR 靜音式止回閥主要零件材料
序號 |
零件名稱 |
材質 |
1 |
閥體 |
GG25 |
2 |
閥盤 |
QA19-4 |
3 |
軸承 |
QA19-4 |
4 |
彈簧 |
SYS316 |
5 |
導流體 |
GG25 |
6 |
閥座 |
QA19-4 |
CVKR 靜音式止回閥主要外形尺寸
型號 |
公稱通徑 |
D1 |
D2 |
D3 |
N-ΦD |
L |
||||
1.0MPa |
1.6 MPa |
1.0MPa |
1.6 MPa |
1.0MPa |
1.6 MPa |
1.0MPa |
1.6 MPa |
|||
CVKR-0300 |
DN300 |
370 |
400 |
410 |
460 |
12-13 |
12-28 |
181 |
||
CVKR-0350 |
DN350 |
429 |
460 |
470 |
520 |
16-23 |
16-28 |
184 |
||
CVKR-0400 |
DN400 |
480 |
515 |
525 |
580 |
16-28 |
16-31 |
191 |
||
CVKR-0450 |
DN450 |
530 |
565 |
585 |
640 |
20-28 |
20-31 |
203 |
||
CVKR-0500 |
DN500 |
582 |
620 |
650 |
715 |
20-28 |
20-34 |
219 |
||
CVKR-0600 |
DN600 |
682 |
725 |
770 |
810 |
840 |
20-31 |
20-37 |
222 |
|
CVKR-0700 |
DN700 |
794 |
840 |
840 |
895 |
910 |
24-31 |
24-37 |
280 |
|
CVKR-0800 |
DN800 |
901 |
950 |
950 |
1015 |
1025 |
24-34 |
24-40 |
356 |
|
CVKR-0900 |
DN900 |
1001 |
1050 |
1050 |
1125 |
1125 |
28-40 |
28-40 |
368 |
|
CVKR-1000 |
DN1000 |
1112 |
1160 |
1170 |
1230 |
1255 |
28-43 |
28-43 |
432 |
|
CVKR-1200 |
DN1200 |
|
1380 |
1390 |
1455 |
1485 |
32-49 |
32-49 |
524 |
|
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
